01 - Princip činnosti polovodičových prvků
Polovodiče:
látky, jejichž elektrické vlastnosti závisejí na vnějších podmínkách (teplota, osvětlení, …)
za normálních podmínek nevedou elektrický proud tak, jako vodiče (nízké teploty ⇒ izolanty)
Vodič je uspořádán v krystalické mřížce tak, že jeho valenční elektrony se pohybují volně a po připojení napětí dochází k jejich pohybu. V případě polovodiče se čas od času uvolní elektron a přesune se jinam.
vodivost se dá ovlivnit:
změna vnějších podmínek
změna vnitřních podmínek
po přidání prvků 3A skupiny (B, In, Ga, Al):
sníží se počet elektronů a polovodiče pak získávají deficit volných elektronů (nadbytek děr) a stávají se polovodiči typu P.
akceptor - příměs atomů, které mají nedostatek valenčních elektronů oproti vlastnímu polovodiči
děrová vodivost - jako nositelé elektrického proudu převažují díry
po přidání prvků 5A skupiny (P, As, Sb):
se zvýší počet elektronů a vznikají polovodiče typu N
donor - příměs atomů, které mají přebytek valenčních elektronů oproti vlastnímu polovodiči
elektronová vodivost - jako nositelé elektrického proudu převažují elektrony
termistor - polovodičová součástka, která se používá v obvodech k měření a regulaci teploty
fotorezistor - polovodičová součástka, která se používá v obvodech k měření a regulaci osvětlení
Dioda

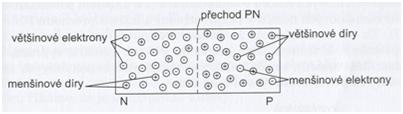

Přechod PN
připojením kladného napětí na polovodič typu N a záporného náboje na polovodič typu P dojde k tomu, že díry (+) se začnou přitahovat k zápornému pólu a elektrony (-) ke kladnému pólu, čímž dojde ke zvětšování PN přechodu a proud neprotéká ⇒
závěrný směr
při opačném zapojení se díry a elektrony naopak odpuzují od pólů, dojde k zmenšování přechodu a při určitém napětí (0.3 V, 0.6 V; podle prvku) začne protékat proud ⇒
propustný směr

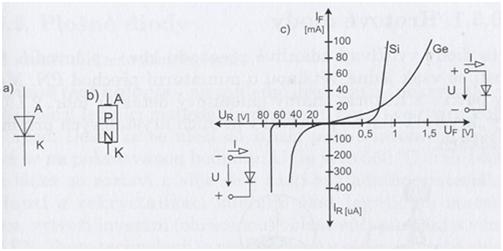

Voltampérová charakteristika
Uf, If … propustná napětí, proud (minimální hodnota, při které začne dioda fungovat)
Ur, Ir … závěrné napětí, proud, průrazné napětí (proud tekoucí v závěrném směru, zničení diody)
Typy diod
detekční, spínací, směšovací (diodové detektory a demodulátory)
kapacitní diody (varikapy a varaktory) – dioda má kapacitu, která se mění podle napětí
usměrňovací výkonové (usměrňování střídavého proudu)
Zenerovy a referenční diody (vytváření konstantního napětí)
Schottkyho diody (usměrňování vyšších frekvencí – menší doba změny přechodu)
luminiscenční (LED)
fotodiody (detektory)
Tranzistor

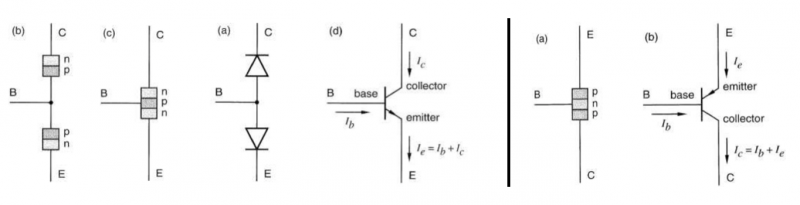

polovodičová součástka, která tvoří dvojice přechodů PN (struktura odpovídající spojení dvou diod)
základem všech dnešních integrovaných obvodů, jako např. procesorů, pamětí atd.
základní vlastností tranzistoru je schopnost zesilovat - malé změny napětí nebo proudu na vstupu mohou vyvolat velké změny napětí nebo proudu na výstupu

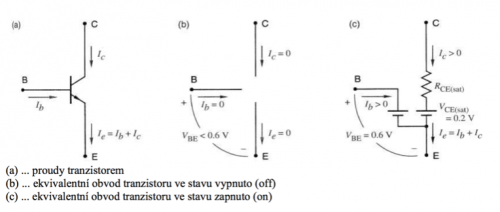

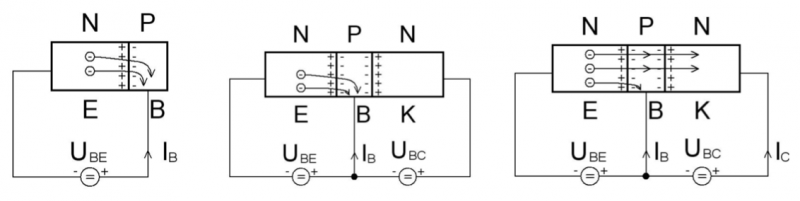

Bipolární tranzistor
bez připojené báze se tranzistor chová jako obyčejný odpor
po připojení malého kladného napětí na B se začne od určité hodnoty otevírat a protéká proud
dále při zvyšování napětí se zvyšuje i proud
jinými slovy, pokud je přechod EB zapojen v propustném směru, proud teče i do C a čím větší je proud přes EB (zmenšování přechodu), tím více proud je propuštěné dále do kolektoru
UBE - napěti mezi bází a emitorem
UEC - napěti mezi emitorem a kolektorem
UBC - napěti mezi bází a kolektorem
saturační proud (zbytkový): proud, jež prochází tranzistorem, když je uzavřen (to samé u diody, když je v závěrném směru)
spínací napěti: napeti, ktere musi byt mezi bazi a emitorem, aby zacal emitorem-kolektorem prochazet proud
najčastejšie sa zapája v zapojení so spoločním emitorom, kde dochádza k zosilneniu prúdu
používané je aj zapojenie so spoločnou bázou, pri ktorej sa zosiluje napätie
zapojenie so spoločným kolektorom zosiluje výkon U.I

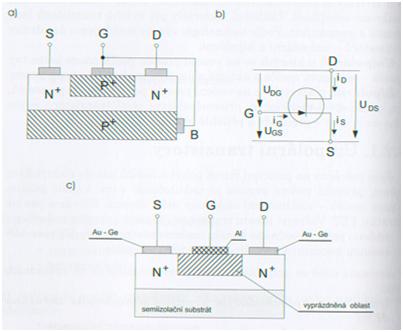

Unipolární tranzistor
nemá dva polovodičové přechody, při řízení činnosti využívá nosiče náboje pouze jednoho druhu
není potřeba vstupní proud, ovládání je na základě elektrického pole. (Field effect tranzistors - FET)
ve většině případů se vyrabějí s přechodem PN, v praxi oznacovane jako JFET
Pokud na řídicí elektrodu přivedeme kladné napětí, začneme vytlačovat kladné díry do kanálu N, kde se začnou rekombinovat s volnými elektrony čímž dojde ke snížení vodivosti. Pokud přivedeme napětí záporné, vytlačí se do kanálu N elektrony čímž se vodivost zvýší. U kanálu P je to přesně naopak.

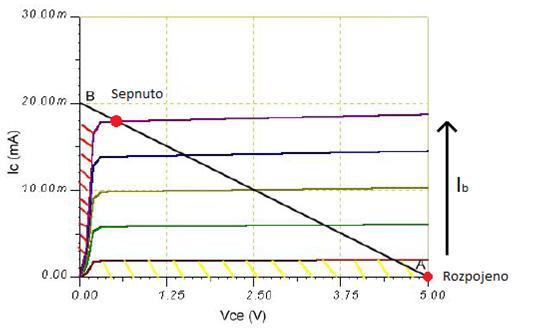

spínací režimy:
rozpojeno (proud neteče)
sepnuto (proud teče)

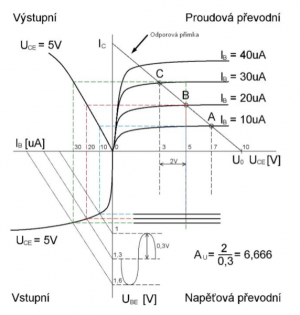

pracovní bod tranzistoru
Realizace logických členů NAND a NOR v technologii CMOS
CMOS
Technologie CMOS (Complementary Metal–Oxide–Semiconductor, doplňující se kov-oxid-polovodič) je používaná na převážnou většinu integrovaných obvodů. Mezi nejdůležitější vlastnosti CMOS patří vysoká odolnost proti šumu a nízká spotřeba ve statickém stavu. Více energie se spotřebovává pouze na přepínání mezi zapnutým a vypnutým stavem tranzistoru, proto CMOS nespotřebovává tolik energie jako například nMOS nebo TTL. CMOS také umožňuje vyšší hustotu prvků na čipu.

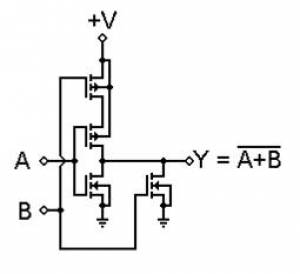

NOR
Pokud jsou oba vstupy v logické nule, oba tranzistory s P kanálem (šipka ven u báze, kolečko) budou otevřené. To způsobí připojení napájecího napětí na výstup. Oba tranzistory s N kanálem (šipka dovnitř u báze, bez kolečka) budou uzavřené takže výstup není připojen na zem. Pokud je jeden vstup v logické nule, tak se rozepne jeden z P tranzistorů a tím odpojí výstup od napájecího napětí. Zároveň se otevře jeden z N tranzistorů a uzemní výstup.
A | B | Y |
0 | 0 | 1 |
0 | 1 | 0 |
1 | 0 | 0 |
1 | 1 | 0 |

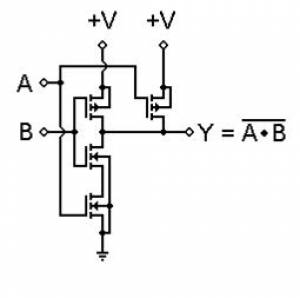

NAND
Pokud bude alespoň jeden vstup v logické nule, tak bude jeden z P tranzistorů otevřen a přivede na výstup napájecí napětí. Zároveň bude jeden z N tranzistorů uzavřen a tím se zamezí uzemnění výstupu. Pokud budou oba vstupy v logické jedničce, tak oba P tranzistory budou uzavřené, což způsobí odpojení napájecího napětí od výstupu. Zároveň budou otevřeny oba N tranzistory, čímž se výstup uzemní.
A | B | Y |
0 | 0 | 1 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 0 |
