Vestavěné systémy

Vestavěný systém je kombinace hardwaru a softwaru, jejímž smyslem je řídit externí proces, zařízení nebo systém. Jedná se vlastně o počítač, který je zabudován do systému, ale pro uživatele niní jako počítač viditelný. Často jsou navrženy tak, aby fungovaly i bez zásahu člověka. Důraz je kladen na:

• reaktivnost, odezva na podněty v reálném čase
• autonomie - činnost bez lidského zásahu
• kritičnost - vliv odchylek od normálního chování na bezpečné plnění úlohy

Vlastnosti E.S. (Embedded System):

• většinou omezená množina aplikačních systémů
• typicky čtení, zpracování a řízení fyzikálních veličin
• musí být spolehlivé, bezpečné a zabezpečené
• musí být efektivní

Oproti univerzálním počítačů se u E.S. setkáváme s:

• jeden program po celý život (VS je specifický pro aplikaci)
• uživatel by neměl tušit, že pracuje s počítačem
• hlavní interakce nemusí být s člověkem (např. čidla pro snímání prostředí, ovládání akčních členů)
• startuje sám bez lidského zásahu

Proč jsou vestavěné systémy v součastnosti tak oblíbené?

• nyní vládne trend, kdy se snažíme co nejvíce věcí implementovat na jeden čip
• vychází i z ekonomického pohledu: méně čipů = méně nákladů na výrobu
• jsou všude kolem nás (od hodinek, přes pračky, ledničky, auta …)

• μP je základní procesorová jednotka (CPU) na čipu
• komponenty CPU
  • ALU, instrukční dekodér, registry, řadič, sběrnice
• jsou vhodné pro zpracování informací/dat

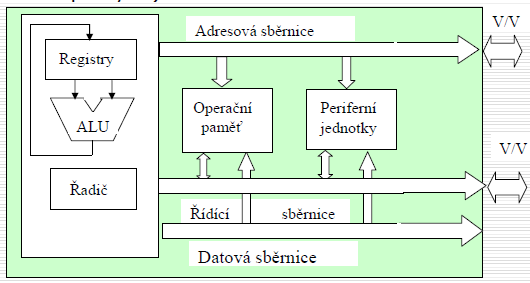

• μP plus příslušné podpůrné obvody (periferní I/O komponenty a pamět)
• při malém počtu V/V obvodů ho nazýváma mikrokontrolér
• vhodné k řízení vnějších zařízení v aplikacích vyžadujících minimum komponent
• dělí se podle architektur
  • RISC/CISC
    • CISC se jednoduše programuje a efektivně využívá paměť; dnes už ztrací na významu
    • RISC realizuje větší výpočetní výkon za nižší cenu s jednodušším instrukčním souborem
      • množina instrukcí redukovaná na 2 základní instrukce pro pamětové operandy LOAD a STORE
  • von Neumanovská nebo Hardvarská architektura
    • Von Neumannova architektura popisuje počítač se společnou pamětí pro instrukce i data. To znamená, že zpracování je sekvenční. Druhým pohledem je Harvardská architektura (má jednu pamět pro program a druhou data), která je představitelem paralelního zpracování (nejedná se o vlastní paralelismus).

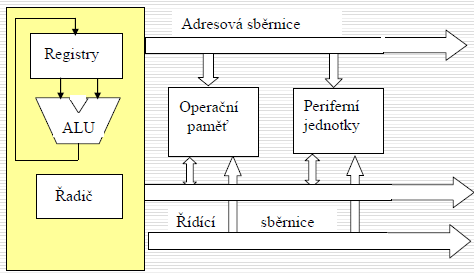

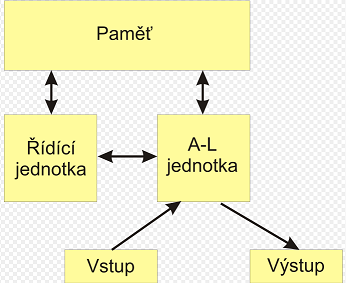

    • Von Neumannova architektura:

Procesor počítače se skládá z řídící a výkonné (aritmeticko-logické) jednotky. Řídící jednotka zpracovává jednotlivé instrukce uložené v paměti, přičemž jejich vlastní provádění nad daty má na starosti aritmeticko-logická jednotka. Vstup a výstup dat zajišťují vstupní a výstupní jednotky.

• periferní jednotky μC (příklady)
  • CPU
  • programová paměť
  • datová pamět (SRAM)
  • nulovací obvod, watchdog
  • číslicové V/V, analogové V/V
  • časovače, obvod reálného času

• CPU
  • Von Neumannovská architektura
  • sběrnice: 8b data + 16b adresa
  • instrukční sada: CISC, střadačová architektura

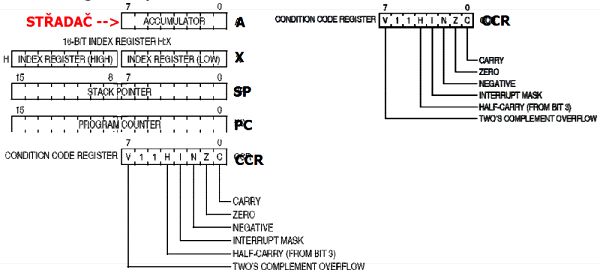

• registry
  •
• instrukční sada
  • ADD, AND, SUB, SWI (soft. přerušení)
  • operandy
    • kostanta # (#64, #$40 (hexa), #%0100000 (bin))
    • adresa (100, $F0, $FB000)
• adresovací režimy
  • inherent INH ← reřim bez adres
    • MUL: X:A ← (X) * (A)
  • relative REL
    • BEQ rel: Branch if equal (if Z = 1)
  • immediate IMM
    • ADD #2: A ← A + 2
  • direct DIR
    • BSET 0, 31: Set Bit n in memory (Mn ← 1)
  • extended EXT
    • ADD $0200
  • indexed
    • LDA ,X: No Offset
• typy instrukcí
  • pro přenos dat (load/store): LDA #5; MOV #5, 100
  • pro práci s daty (aritmetické, logické …): AND op, ADD op
  • pro řízení toku programu (skokové): JMP op
  • speciální: NOP, WAIT

• RUN
  • plný beh aplikácie
  • aktivován po resetu
  • začne sa najprv vykonávať kód z reset vektora
• Active background
  • ladění aplikace, bootloader
  • aktivace více způsoby: např.log. 0 při nástupní hraně hodin RESET*
  • užití např. k (pře)programování aplikace před vstupem do Run
  • zastavenie do obrdržania príkazu BKGD
• Wait
  • CPU prepnurý do nízkopríkonového režimu
  • Systémové hodiny bežia
  • Plná funkcia napäťového regulátora
  • Podpora podmnožiny BKGD príkazov
  • aktivován instrukcí WAIT
  • ukončení při vzniku přerušení
• Stop
  • Zastavené CPU a BCLK
  • Zapnutie bytom STOPE=1
• Stop 3
  • obmedzenie spotreby vnútorných obvodov a rýchle prebudenie
  • ram, usb ram a registre sú aj naďalej napájané
  • garancia zachovania stavov, registrov, ram, IO výstupov
  • vyskočenie prerušením alebo resetom
• Stop 2
  • odpojenie napájania vnútrorných obvodov
  • uchovanie obsahu ram a usb ram
  • vyskočenie resetom, signálom na vývode IRQ-TMPCLK, prerušením od RTC
  • akcie rovnaké ako pri power on reset
  • automaticky sa nadstavý bit PPDF pre aplikačné špec. zotavenie
  • je nutné z ram obnoviť nadstavenia

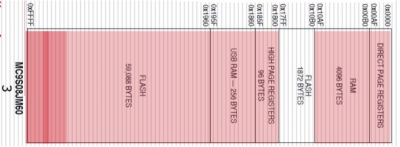

• Direct Page - Registre
• High Page - Špeciálne registre
• Non voltaile - Uloženie zapezpeč. klúčov napríklad
• Chvost - Obsahuje vektory prerušenia

• statická, napájena ve všech režimech činnosti MCU
• Od 0x0000 po 0x00FF
• Jednobytová adresa s rýchlim prístupom
• Pre často používané premenné
• Od 0x0100 a viac
• Datá s občasným prístupom
• Možnosť secure

• 256B, CLK 2x
• prístup do SIE čo je USB serial interface
• určená pre alok. priestoru pre uloženie BDT, Buffer desc. table a endpoint bufferov
• inak sa dá tiež využiť ako non-secure RAM

• Uloženie programu s podporou In-Circuit a In-Application programming
• 64KB, 119 stránok po 512 B
• Stránka je najmenšia mazatelná jednotka
• Možnosť security, príkazové rozhranie
• Automatický prechod do úsporného režimu
• po resetu MCU je možno zapsat nejvýše 1x

• Burst programovanie
  • Rýchlejšie vykonávanie programovania postupnosti bytov
  • Nábojová pumpa je zapnutá po celú dobu, zapínanie a vipínanie pri každom riadku flash

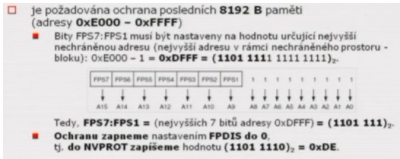

• Ochrana pamäte
  • Znemožnuje zmeny v chránených blokoch
  • Určujeme hranicu tak že určíme najvyššiu nechránenú adresu
  • Pretože vektory prerušenia sú na konci presmerujeme ich

• Zabezpečenie
  • Taktiež zapnutím security je možno predísť neaut. prístupu k obsahu pamäti
  • Bitom KEYEN zapneme či vipneme 8bitový klúč
  • Vipneme len zmazaním celej FLASH

Standratní programová smyčka:

• pokud je volán podprogram, je předáno řízení hlavnímu programu až po provedení celého podprogramu (voláním return)
• při přerušení je podprogram volán instrukcí a podgram obsluhy přerušení je zase vyvolán hardwarově
  • probíhá nesynchronizovaně → nelze přesně určit, kdy se předá řízení
  • zdroj přerušení se prezentuje aktivní úrovní
  • Maskovatlené: dajú sa blokovať
  • Nemaskovatelné: nedajú sa zablokovať ako napríklad reset

• Priebeh
• Detekcia: po detekcii požiadavku na prerušenie CPU dokončí vykonávanú inštrukciu, okrem reset
• Uloženie kontextu CPU na zásobník
• Zakázanie prerušení, zabraňuje opakovanému obsluhovaniu prerušovania
• Arbitráž a výber vektoru prerušenia, vyberáme vektor nezpravovaného prerušenia s najvyššou prioritou
• Uloženie do PC a zahájenie obsluhy

• bity jsou přenášeny po jediném vodiči postupně jeden za druhým
• u paralelního přenosu je v jediném okamžiku k dispozici více bitů (každý na vlasním vodiči)
• protože se bity objevují na jediném datovém vodiči postupně, je potřeba jednoznačně určit, v kterém okamžiku je na datovém vodiči hodnota kterého bitu
• existují 2 základní přístupy
  • Synchronní sériový přenos
    • spolu s daty je přenášen i hodinový signál
    • hrany hodinového signálu určují, kdy se objeví další bit na datové vodiči nebo kdy je možné bezpečně sejmout hodnotu z datového vodiče
    • v celé soustavě je jeden zdroj časového signálu
  • Asynchronní sériový přenos
    • musíme zaistiť aby prijímač a vysielač bežali na rovnakej frekvencii a mali rovnakú fázu
    • synchrónizácia fáze oboch generátorov sa vykonáva s predom dohodnotou zmenou úrovne na dat. vodiči
    • na začiatku prenosu musí prísť k synch. hodín vysielača a prijímača
    • spočiatku generujeme zmenu logického signálu bez ohladu na hodnotu prvého prenášaného bitu
  • Datovy ramec
    • prvý informačný bit sa objavuje az po nejakej doby od počiatočnej hrany
    • signál, ktorý je vyplnený opačnou hodnotou ako je kľudová hodnota sa nazýva start bit
    • za posledným vyslaním datovým bitom a prípadným par. bitom musí byť aspoň jeden stop bit
    • stop bit má hodnotu kľudového stavu, slúži k vzájomnému oddeleniu prenášaných slov
    • je veľký jeden alebo dva bity
    • stop byt slúži aj na to aby mal prijímač čas odoslať prijaté slovo zo vstupného pos. reg. ďalej
    • kľudová hodnota je space a aktívna je mark
    •
  • Trvanie prenosu ramca
    • doba na prenos rámca je tr = n(počet bitov rámca) * T(per. synch. sig.)
    • n = 1 + D (počet datových bitov) + P (počet paritných) + S (počet stop)
    • prenosová rýchlosť sa udáva v baundech Bd, bitov za sekundu
    • TP = N * n / BAUD = 1024 (prenos) * 11 (8+par+start+stop) / 9600 = 1,17s

• Info
  • sériové a asynchrónne rozhranie a plne duplexný systém
  • skladá sa z: gen. hod. sig, modulu vysielača a prijímača a podporných obvodov
  • výstup vysielača je vyvedený na TxD a vstup prijámača na ExD
  • registry: datové, konfiguračné a stavové
• Hodiny
  • spoločné pre vysielač a prijímač
  • prenosová rýchlosť sa dá nadstaviť
  • zdrojom frekvencie generátora je hodinový signál vnútornej zbernice BUSCLK
  • prenosovú rýchlosť nadstavuje programátor cez hodnotu v registri SCIxBD ako delička

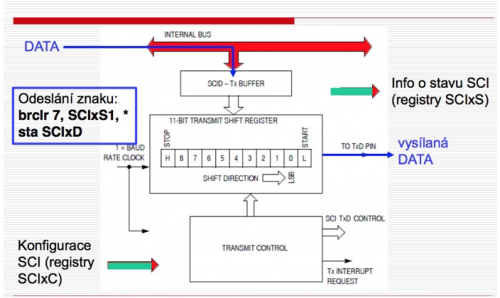

• Odosielanie znaku
  • data sa zapíšu do datového registra SCIxD
  • vysielač skompletuje rámec a postupne ho posiela na výstup TxD s taktom gen.hod.sig
  • pred zápisom otestujeme či je datový register prázdny
  • pred zápis tiež skontrolujeme príznak prázdneho registra ako 7bit TDRE v SCIxS1 a musí byť 1
  • potom je znak prenesený do TSR - posuvný register
  • vysielanie je možné sledovať stavovým bytom TC v SCIxS1
  • TC hovorí o tom že datá boli úspečne vyslané

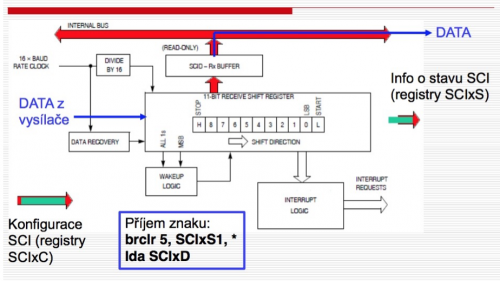

• Prijem znaku
  • automaticky zaisťovaný obvodmi prijímača, tie riadia a vyhodnocujú priebeh
  • spracovaný znak sa pripravá do datového registra SCIxD
  • okamžik dokončenia prijímania je indikované bitom RDRF - receive data register full v SCIxS1
  • pred čítaním musíme otesotvať tento bit na 1 a až potom čítať
  • v priebehu sú jednotlivé bity rámca ukladané do RSR posuvného registra
  • prijímané data sú vzorkované 16x vyššou frekvenciou než frekvencia generované podľa SCIxBD

• Info
  • synchrónne sériové rozhranie, plný duplex
  • rozhraní původně určené k připojování a komikaci s prefireními zařízeními (lze ho ale využí i ke komunikaci mezi mikrokontroléry)
  • umožňuje spojení point-to-point i vytvoření SPI sběrnice (k propojení více komponent)
  • moznost komparatora
• master
  • generuje synchronizační hodinový signál
  • inicializuje a řídí komunikaci přes SPI
  • na sběrnici SPI může být pouze jedno zařízení tohoto typu
  • zpravidla se jedná o mikrokontrolér
• slave
  • obvykle to jsou periferie, se kterými master komunikuje (master určuje se kterým slave bude komunikovat)

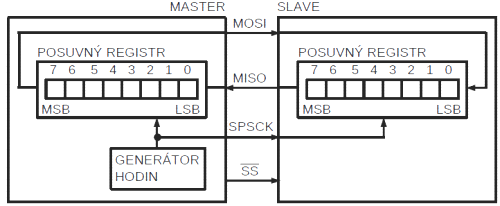

• Komunikace
  • Datové vodiče označujeme ako MISO a MOSI podla vzťahu
  • Master in a slave out, master out a slave in
  • Hodinový signál tvorí master a je na vodiči SPSCK
  • SS signál je výberový a slúži k aktivácii zariadenia pre komunikáciu
  • Na strane slave je SS vstupom ktorý v aktívnej úrovni posiela obsah posuvného registra na stranu mastera
  • Vysielajú sa na MOSI datové bity zo svojho posuvného registra a zároveň z registru druhej strany sa prijíma cez MISO data z posuvného registra slave. Vzájomná výmena dát.
  • Po osmich taktoch môže master a slave čítať prijaté data a zapísať data pre vysielanie
  • Jednostranny prenos cez SPI je spojený odoslaním alebo prijímaním bezvýznamného znaku druhej strane

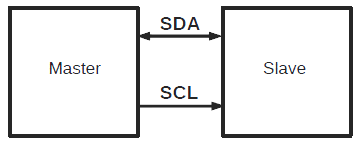

• Info
  • synchrónne sériové a jednoduché s halfduplex
  • jeden datový vodič a jeden vodič na synch. signál
  • možnosť pripojiť až 127 slave
  • hlavním cílem je jednoduchost a levná implementace

• Komunikace
  • Ak nie je komunikácia potom master ani slave neovlivňuje vodiče
  • komunikácia sa začne master hranou z 1 na 0
  • master generuje adresový rámec
  • podľa hodnoty bitu RW rozhodne buď zasiela data modulu slave alebo číta
  • po ukončení generuje master hranu 0 na 1
  • nemusí sa vždy generovať ukončovanie až na úplnom samom konci stačí

• Datovy ramec
  • Sériovo prenášané data po bitoch
  • skladá sa zo štart hrany, datové bloky po 8 bit a potvrdením zo slave o rozpoznaní, a ukončeniu

• Adresovanie
  • Pri viac master konflikte je riešenie datovou arbitrážov
  • aby sme mohli jednoz. identifikovať zariadenie pre kom. musíme zaviesť unikátne adresy modulov
  • zahájanie komunikácie spočíva v odoslaní 8bit v prvom adresovom rámci ako adresa

• Mikrokontroler
  • Vnímajú okolie cez jednoduché dvojstavové rozhranie, ktoré sa združené do portov po ôsmich
  • Porty sú vedené na púzdro MCU
  • Veľa z nich je zdielaných s inými perifériami
  • Pomenované sú písmenami abecedy
• Vystupne porty
  • Vedia urobiť logickú jedna alebo nulu na vývode púzdra MCU
  • Ide o pripojenie určitého napätia na vývody
  • log. 0 je napětí na úrovni země, log. 1 pak napětí na úrovni napájecího napětí
  • Môžeme použiť buď jeden pin alebo celý port
  • Výstup môže dodávať prúd okolo 25 mA a celkovo čepať 120
• Ganged output
  • Zlúčenie viac pinov pre posilnenie výstupu
  • Funguje len u niektorých portov na MCU
• Prechodny dej

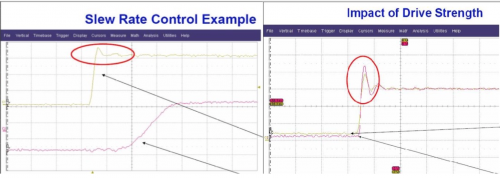

  • Pri prechode napríklad z log 0 na 1 nastane určitá špička
  • Môžeme ju redukovať tým že spomalýme buď nábeh
  • Na obmedzenie môžeme použiť aj redukciu výšky skoku ako drive strenght

• Ovladanie
  • Data: datový register
  • Data direction: rozhodnutie či zápis alebo čítanie
  • Pul-Up Enable: rozhodnutie či sa bude používať pulup rezistor
  • Slew Enable: spomalenie prechodu
  • Drive Strength: zníženie sily skoku

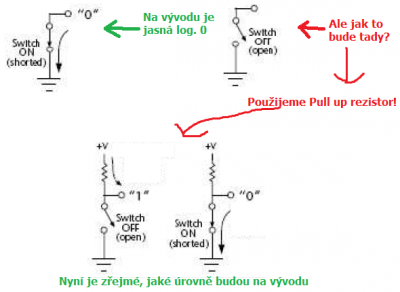

• Pull up rezistor
  • rezistor, který definuje úroveň v případě, kdy je pin jinak „ve vzduchu“
  • lze jej zapnout uvnitř MCU

• Modul KBI
  • Podpora generovanie prerušení od pinov
  • Možnosť reagovať na hranu alebo úroveň
  • Len na niektorých portoch
  • KBI má prioritu pred bežnou funkciou portov

• analogový vstup představují signály ze spojitých snímačů (teplota, tlak, osvětlení, odpor, napětí/proud)
• důležitá je zpětná vazba
• předvod aproximačním AD převodníkem je děj, který trvá určitou dobu; proto lze vysledovat fáze
  • zahájení převodu
    • děje se zápisem do registru
    •
    • jsou 2 možnosti zahájení
      • softwarové - zápis do registrů (převod se realizuje hned)
      • hardwarové - dojde k dosažení modulo registru při sčítání čítače reálného času (napřed se musí nastavit perioda vzorkování, až pak začne převod)
  • provádění převodu
  • ukončení převodu (výsledek je k dispozici, nebo byl převod „násilně“ ukončen)
    • výsledek je k dispozici v registrech ADCRH a ADCRL

• Info
  • typicky má 3 části: dolnopropusní filtr, Track/Hold, AD převodník
  • převádí anslogový vstup na číslicový výstup

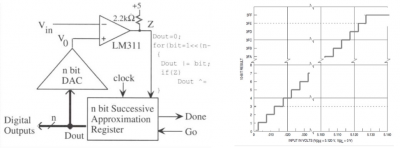

  • Používa sa aproximačný model
  • Ideme od MSB a postupne generujeme nižšie bity
  • Vždy porovnáme hodnotu a upravíme ďalší byt a tak iterujeme

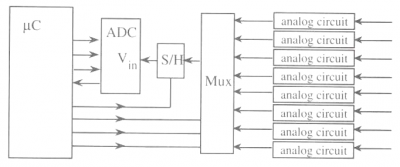

• Viacej kanálov ADC
  • Vyberáme ich cez multiplexor
  • Používame len jeden prevodník
  • SH je nejaký kondík aby na chvílu uskoval hodnotu analog. sig. aby sa nemenila

• Napajanie
  • Môžeme použiť vlastné napájanie
  • Nadstavenie referenčných hodnôt

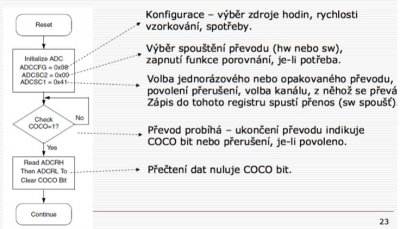

• Prevod
  • Prevod u AD prevodníka trvá určitú dobu
  • Zahájenie: nadstavíme konfiguráciu
  • Vykonanie: aproximačné vkonávanie
  • Ukončenie: buď uloženie výsledku alebo násilné prerušenie
• Zahajenie

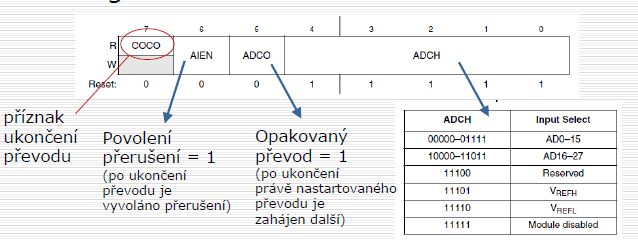

  • Softvérové: zápisom do ADCSC1
  • Hardwarové: príde k dosiahnutí hodnoty module reg. RTCMOD pri čítači real. času
  • Pri hardwarovom môžeme nadstaviť periódu vzorkovanie vstupného signálu
  • Pri soft. sa ďaľší prevod realizuje okamžide ako je ukončený predchádzajúci prevod
• Vysledok
  • K dispozícii v registroch ADCRH a L
  • Ukončenie v COCO
  • Možnosť generovania prerušení
  • Možnosť nadstaviť aby bol výsledok indikovaný len ak je nehajá hodnota presiahnutá

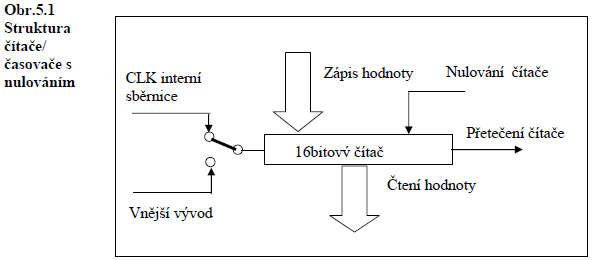

• čítač je speciální registr, který kromě funkcí jako je čtení a zápis hodnoty zvyšuje a snižuje svoji hodnotu o jedničku při každé periodě hodinového signálu; používán je pro čítání událostí
• časovač je čítač, jehož čas je zvyšován o jedničku hodinovým signálem mikropočítače; účelem je odměřovat čas
•
• čítač/časovač realizuje časovou základnu a je jádrem systému časování

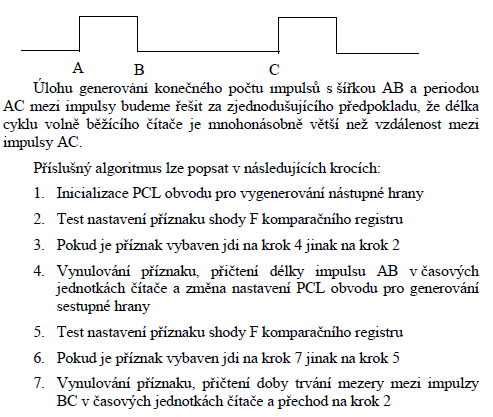

• cyklus čítače je dán periodou budícího signálu a počtem bitů čítače - při přetečení je generován příznak, který lze využít při generování periody impulsního signálu
• často je třeba určit čas, kdy došlo k nějaké události - přečteme si aktuální hodnotu běžícího čítače a vypočteme časový údaj
• výstupem jednotky záchytu hrany je vývod MCU, kde je přiveden signál s logickými úrovněmi. Lze ji nastavit na detekci nástupné nebo sestupné hrany
• PWM modul lze využít jako jednoduchý Č/A převodník
  • proměnná střída impulsů je vyhodnocena jako proměnné analogového napětí úměrné hodnotě aktuální hodnotě střídy
  •

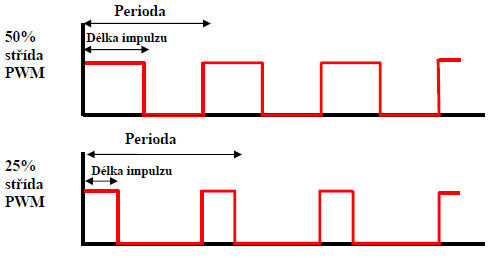

  • pulzně šířková modulace PWM je technika, kdy je generován impulsní průběh s konstantní periodou a proměnnou střídou. Signál tohoto typu je využíván hlavně pro řízení motorů

• vestavěný systém je soustava vzájemně propojených bloků, ty musí být v zájemné součinnosti - k synchronizaci slouží generátor hodinového signálu (v jeho rytmu běží komunikace mezi jednotlivými moduly, jádro provádí instrukci za instrukcí)
• u MCU Motorola HC08 má hodinový signál na starosti modul CGM (Clock Generation Module) - jako zdroj signálu se využívá oscilátor
