Definice: UML je jednotný grafický (vizuální) jazyk pro jednotnou specifikaci, vizualizaci, konstrukci a dokumentaci při objektově orientované analýze a návrhu (OOA&D) i pro modelování organizace (business modelling).

Pozor, častá chyba, nepatří sem ER diagram!

UML operuje s pojmem pohled (view). Pohled systému je projekce systému na jeden z jeho relevantních aspektů.
Taková projekce se zaměřuje na příslušný aspekt a ignoruje ostatní.
Jak jistě vyplývá z podstaty věci, je vhodné vytvářet několik různých pohledů na tentýž systém.
Pohledy nad systémem jsou pak modelovány prostřednictvím vhodných nástrojů (modelů) poskytovaných UML.
Můžeme rozlišit tyto základní pohledy:

• Strukturální pohled popisuje vrstvu mezi objekty a třídami, jejich asociace a možné komunikační kanály.
• Pohled chování popisuje, jak systémové komponenty interagují, charakterizuje reakce na vnější systémové operace.
• Datový pohled popisuje stavy systémových komponent (objekty) a jejich vazby.
• Pohled rozhraní je zaměřeno na zapouzdření systémových částí a jejich potenciální použití okolím systému.

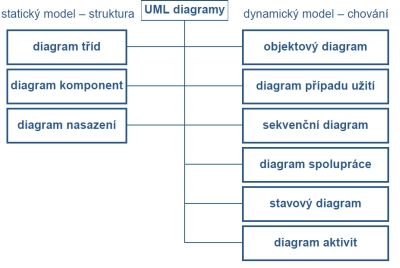

Nabízí několik základních diagramů:

• Prvky
• Strukturní: třída, případ užití, komponenta
• Chování: interakce, stav
• Seskupování: modul, balíček, podsystém (angl. package)
• Doplňkové: komentáře a poznámky

• Vztahy
• Asociace (spojení mezi prvky)
• Závislost (změna v jednom prvku ovlivní jiný závislý prvek)
• Agregace, Kompozice (vyjádření dekompozice prvku na podčásti)
• Generalizace (vztah mezi obecnějším a specifičtějším prv-kem)
• Realizace (vztah mezi předpisem a jeho uskutečněním deklarace/instanciace)

• Mechanizmy
• Specifikace – textový popis jednotlivých elementů
• Ozdoby – volitelné doplňky elementů
• Podskupiny – různé způsoby „vidění světa“ (klasifikátor, instance, rozhraní, implementace)

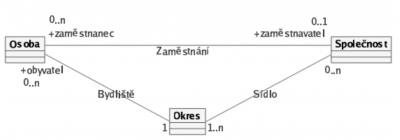

• slouží k zachycení vztahů a informací mezi třídami z několika různých perspektiv
• vyjadruhe identifikaci vztahu mezi třídami - Asociace má svůj název
• vyjadruje násobnost vztahu - kolik instancí třídy A může být svázáno s instancí třídy B
• Určení jakou roli hraje objekt ve vztahu (např. zaměstnanec, zaměstnavatel apod.)
• Asociace se graficky znázorňuje čárou mezi asociovanými třídami.
• Násobnost a role se uvádějí u čáry blíže k objektu, ke kterému se váží.
• Stupeň asociace – kolik tříd se podílí (participuje) v jedné asociaci
  • 2 (binární)
  • 3 (ternální)

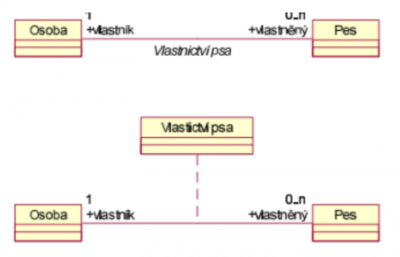

• Povýšení asociace na třídu. V objektově orientovaném návrhu lze asociaci povýšit na třídu.
  • V případech, kdy chceme asociaci přiřadit parametry, které nelze přiřadit objektu v asociaci.
  • Jiným případem povýšení je eliminace vícenásobných asociací.

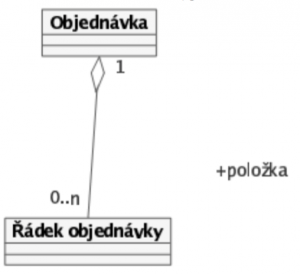

• vyjadřuje slabší vztah mezi objektem reprezentujícím celek a objekty reprezentující části celku.
• příklad: Vztah firma-zaměstnanci
• objektu reprezentujícímu celek se říká agregační objekt (seskupený)
• jeho částem pak konstituční objekty (tvořící).
• seskupený objekt může existovat bez svých konstitučních objektů
• agregace bývají homeometrické (tj. konstituenti patří do téže třídy).

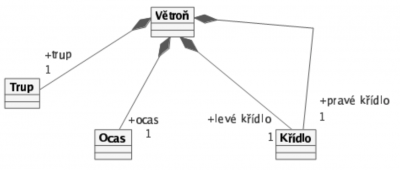

• vyjadřuje silnější vztah mezi objektem reprezentujícím celek a objekty reprezentující části celku
• Příklad: člověk - orgány
• Objektu reprezentujícímu celek se říká kompozitní (složený) objekt
• jeho částem pak komponentní (složkové) objekty.
• Složený objekt nemůže existovat bez svých komponent.
• Složený objekt většinou řídí životní dráhu svých komponent
• Komponentní objekt může být součástí pouze jedné kompozice.
• Implicitní násobnost každé složky je 1.
• Kompozice bývají heterometrické (tj. komponenty patří do různých tříd).

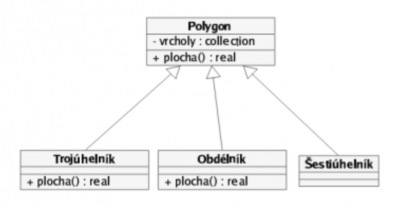

• zachycuje vazbu mezi třídami, kterou již známe – dědičnost.
• Zobrazuje se šipkou s prázdným trojúhelníkem.
• Existuje vícenásobná dědičnost

• vyjadřuje jiné různé vztahy mezi objekty či třídami.
• Typ závislosti se v diagramech označuje pomocí stereotypů
  • «use» - objekt třídy A (klient) sice neobsahuje objekt třídy B (dodavatel), tedy není jeho složkou, ale přesto jej potřebuje.
  • «instantiate» – klient je instancí dodavatele

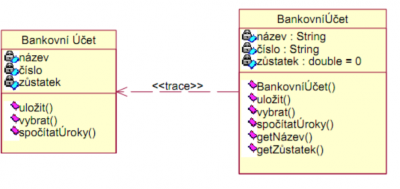

  • «trace» – obecná vazba mezi elementy, které jsou na různé úrovni abstrakce (analýza/návrh)
  • «refine» – upřesnění, např. dvě třídy, jedna z nich je optimalizovaná na výkon
  • «friend» – řízené narušení zapouzdření,klient má přístup k privátním prvkům dodavatele
  • «bind» – u generický tříd zobrazuje navázání objektu na generický parametr <T>

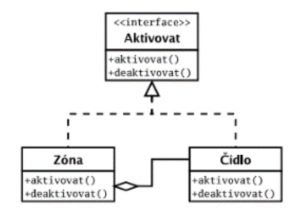

• je vztah mezi třídou a rozhraním, který říká, že třída implementuje všechny operace z daného rozhraní.
• Libovolný objekt pracující s tímto rozhraním pak umí pracovat i s jeho implementačními třídami
• Rozhraní je specifický typ třídy, která slouží pouze jako závazná definice chování, neobsahuje implementaci.

• Vyuzivaju sa
• diagramy případů užití
• detaily případů užití
• specifikace (strukturovaný text)
• slovníky pojmů

• Info

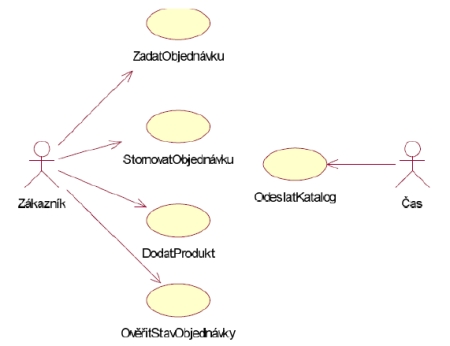

• Používají se pro zachycení požadavků – případů užití a jejich účastníků.
• Každý případ užití má svůj název, jednoznačný identifikátor a specifikaci.
• Znázorňujú hranice, účastníkov, interakcie medzi aktérmi a prípady použitia
• Zobecniť môžeme
  • zobecnění účastníka = student,ucitel > uzivateľ
  • zobecnění případu užití = najdiCD, najdiKnihu > najdiProdukt
• relace «include»
  • tato relace vyjadřuje situaci, kdy jeden případ užití zahrnuje v sobě jeden či více jiných případů užití.
  • vložený případ se musí vždy použít
• relace «extend»
  • Tato relace vyjadřuje situaci, kdy jeden případ užití může rozšiřovat funkcionalitu jiných případů užití.
  • Oproti relaci include, případ v relaci extend je nepovinný.

• Info
• Samotné diagramy případů užití pouze ukazují, jaké akce je možné v systému vykonávat a kdo je může vykonávat.
• V mnoha případech je však tato informace málo konkrétní, nedá se z ní poznat co vše se děje a za jakých podmínek.

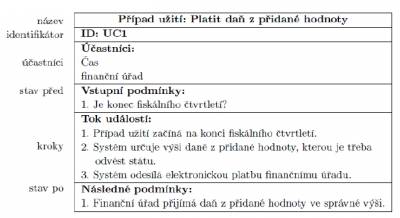

• Pro konkretizaci (specifikaci) případu užití existuje Detail případu užití.
• Každá specifikace případu užití má své vstupní podmínky, tok událostí a výstupní podmínky.
• Pro jeho zobrazení neexistuje standard, většinou se však používá tabulka

• Vyuzivaju sa:
• diagramy analytických tříd
• realizace případů užití (diagramy interakce)
• diagramy aktivit
• analytické balíčky
• objektové diagramy

• Info

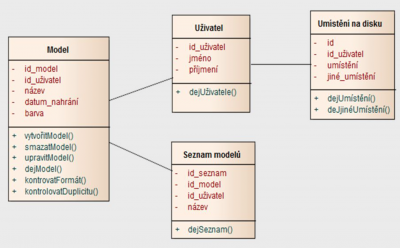

• mapují pojmy problémové domény na abstraktní entity modelu – třídy.
• není návrhová třída, tj. analytická třída slouží pouze pro identifikaci entit v řešené problematice a vztahů mezi nimi
• Během etapy návrhu jsou analytické třídy upřesňovány do jedné či více návrhových tříd.
• Obsahuje
  • jen nejpodstatnější atributy a operace
  • minimální množinu odpovědností
  • minimum vazeb na jiné (analytické) třídy

• Info

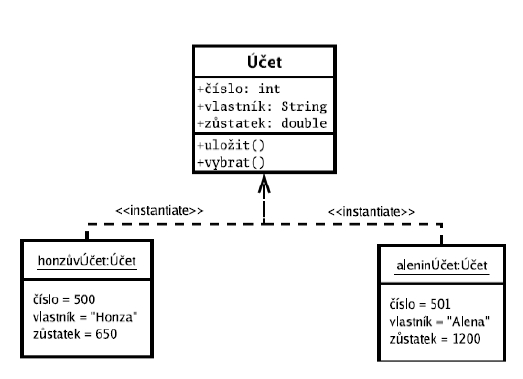

• Objektové diagramy patří mezi diagramy dynamické.
• Zachycují konkrétní instance tříd a jejich vazby v určitém čase či podmínce
• Vazby mezi objekty se mohou v průběhu měnit

• Info

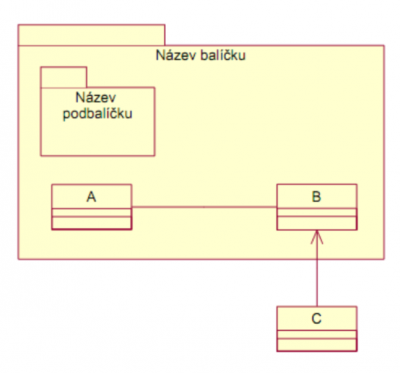

• souvisejí s dekompozicí problému
• umožňují souběžnou práci na více částech (balíčcích) v etapě návrhu
• seskupují sémanticky související elementy a definují hranice tohoto seskupení.
• Více balíčků můžeme řešit souběžně.
  • poskytuje zapouzdření prostoru jmen
  • definuje viditelnost zapouzdřených elementů
• mohou obsahovat:
  • případy užití
  • analytické třídy
  • realizace případů užití
  • další balíčky

• Info
• Diagramy interakce zahrnují

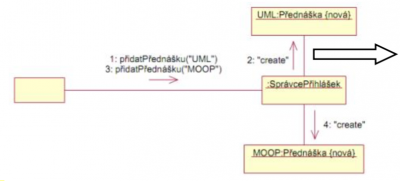

  • diagramy spolupráce, které zdůrazňují strukturálí relace mezi objekty
  • sekvenční diagramy které zdůrazňují časově orientovanou posloupností předávání zpráv mezi objekty, bývají přehlednější.

• Info

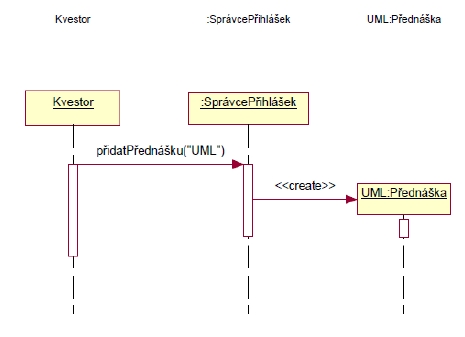

• Reprezentují časově orientovanou posloupnost předávání zpráv mezi objekty
• bývají přehlednější než diagramy spolupráce
• uživatelé (zákazník) jim lépe porozumí.
• Ukončení života objektu je znázorněno křížem na konci časové osy objektu
• umožňují definovat omezení (constraints) či význačný stav objektu.

• Info

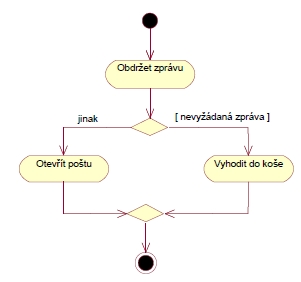

• Diagramy aktivit reprezentují OO diagramy toků a lze je připojit k libovolnému modelovanému elementu (třída, balík, apod.)
• Diagram aktivit je zvláštním případem stavového automatu, který je určen především na modelování manažerských procesů.
• Diagram aktivit obsahuje počátek a konec, stavy aktivity a přechody mezi stavy.

• Vyuzivaju sa
• analytických třídy
• stavové diagramy
• návrhové podsystémy

• Info
• Specifikace návrhových tříd je na takovém stupni, že je lze přímo implementovat.
• Jedná se o upřesnění analytických tříd.
• Využití tříd z doménového řešení (knihovny, vrstva aplikačního serveru, GUI, . . . ).

• Info

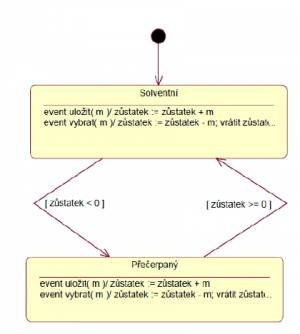

• stavové automaty
• speciálni případ stavového automatu je diagram aktivit (modelování manažerských procesů, účastní se více objektů)
• stavový diagram – modelování životního cyklu jednoho reaktivního objektu

• Reaktivní objekt
• reaguje na vnejší události
• životní cyklus je modelován jako řada stavů, přechodů a událostí.
• Chování je důsledkem předchozího chování (následný stav závisí na aktuálním stavu).
• Stavové diagramy mohou modelovat dynamické chování reaktivních objektu:
  • třídy
  • případy užití
  • podsystémy
  • systémy
