40 - Směrování a filtrování dat v Internetu
Směrování
Určit vhodnou cestu (sekvence směrovačů) sítí od zdroje k cíli
Doba konvergence - doba potřebná k rozšíření informace o změně do všech směrovačů a jejich reakce na tuto změnu
Směrovací tabulka - lokální tabulka směrovače obsahující informace pro každý známý cíl v síti
Destination network - cílová síť - identifikace sítě, nejčastěji jako její ip adresa a maska
Brána (gateway) - defaultní směrovač, first-hop router - směrovač připojený v lokální síti, zabezpečuje konektivitu lokální sítě
Defaultní cesta - cesta, použita v případech kdy není k dispozici přesnější směrovací informace
Směrovací protokol - protokol pro výměnu informací mezi směrovači pro účely zajištění směrování, např. RIP, OSPF, BGP, IS-IS, IGRP, EIGRP
Směrovaný protokol - protokol pro přenos dat, využívá směrování, například IP, IPX, AppleTalk
Směrovací algoritmus - algoritmus pro výpočet optimální cesty pro jednotlivé cílové sítě
Statické směrování - pomalá konvergence, lokální aktualizace
Dynamické směrování - rychlejší reakce na změnu, periodické aktualizace informací, okamžitá reakce na změnu ceny linky
Globální - Každý směrovač má k dispozici kompletní informaci o topologii sítě, Vyžaduje šíření informací celou oblastí
Decentralizované - Směrovače znají pouze sousedy a cenu linek k nim, Pouze výměna informací se sousedy
Směrovací algoritmy
Link-state

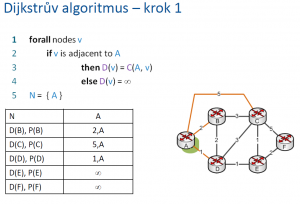

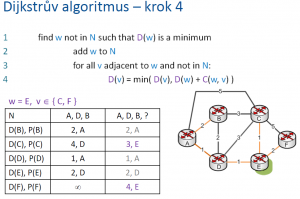

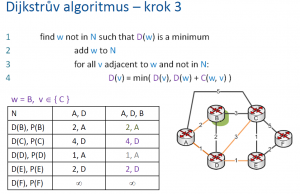

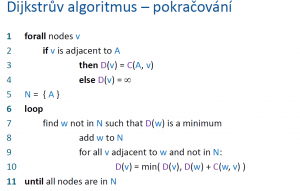

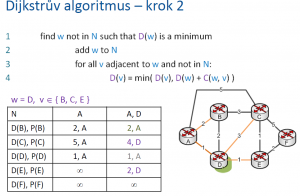

Dijkstrův algoritmus
Každý směrovač vypočítá cestu s nejmenší cenou pro každou cílovou síť
Začátek cesty je vždy aktuální směrovač
Iterativní výpočet
Notace:
C(i,j) - cena linky z uzlu i do uzlu j
D(v) - aktuální hodnota ceny cesty ze zdroje do cíle v
P(v) - předchůdce uzlu v podél cesty
N - množina uzlů

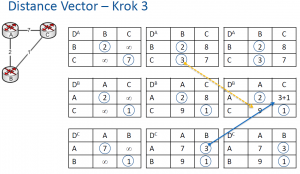

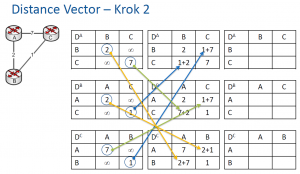

Distance-vector
Bellman-Fulkerson-Ford algoritmus
Iterativní, distribuovaný
Informace se přímo šíří pouze mezi sousedy
Asynchronní algoritmus - Není potřeba synchronizace mezi uzly pro zajištění správnosti výpočtu

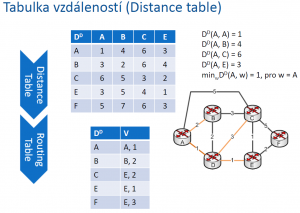

Datová struktura je tabulka:
Řádky jsou cíle
Sloupce jsou sousedé
V buňkách je uvedena cena do daného cíle přes uvedeného souseda
D(A, C) = 4, znamená, že ke směrovači A je přes souseda C cena 4.
Poison Reverse: Jestliže C směruje přes B do A, pak C bude oznamovat B, že jeho nejlepší vzdálenost do A je nekonečno. (aby nedošlo k počítání do nekonečna)
→Wait (změna lokální ceny linky, zpráva od souseda) → Recompute (na základě nových dat aktualizace distance table) → Notify (zaslání informace sousedům, jestliže cena nejlepší cesty byla změněna)→

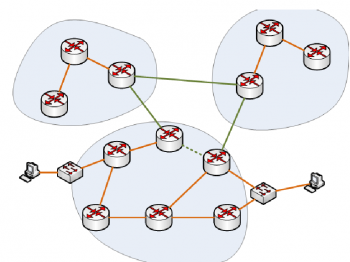

Autonomní systémy (AS)
Směrovací protokoly
OSPF - Open Shortest Path First
link-state protokol
siri informaci o změně v celé oblasti (LSA flooding)
Dijkstrův algoritmus pro výpočet nejlepší cesty
Ceny linek definuje administrátor (hop-count, bandwidth)
Informace jsou posílány okamžitě v případě změny, či alespoň jednou za 30 minut.
OSPF protokol je nesen IP protokolem (má číslo 89)
V režii OSPF protokolu je zajištění spolehlivého přenosu a broadcastu
OSPF testuje stav linky pomocí HELO paketů
Aktualizace mohou být autetizovány
Load-balancing - více cest se stejnou cenou může být současně použito pro přenos dat
Podpora pro multicastové směrování – Multicast OSPF
Podpora pro intra-autonomous system hierarchické směrovaní
Rozdělení AS do oblastí (areas)
Šíření informací pouze směrovačům v rámci oblasti
Hraniční směrovače pro každou oblasti propojují oblasti mezi sebou
Area 0 je propojovací oblastí –backbone area
nejstarší směrovací protokol
distance-vector (metrikou je počet skoku, hop-count)
hop count > 15oznacuje nedosažitelnou cestu - kvuli zacyklení směrovačů
periodicke aktualizace kazdych 30s
jestliže neprijde po dobu 180s aktualizace od souseda, je oznacen za neplatny a jsou informovani sousede
sousede aktualizuji sva data a pokud doslo ke zmene v RT posilaji oznameni
selhani linky/směrovače je takto sireno celou siti
poison reverse – zabráněni vytvareni směrovacích smyček
rip zprávy jsou neseny UDP/520
RIPv1 – classfull (nezna masku), nema autentizaci, unicast
RIPv2 – classless (podporuje CIDR), sifrovany, multicast
RIPng – podpora IPv6
BGP - Border Gateway Protocol
Path-vector protokol –podobny princip jako DV
Cesta jako seznam AS je k dispozici pro každou cílovou síť
ASN je 16-bitové číslo, přiřazované
ICANN
Například: Path(4,6) = 4, 1, 3, 6
Přijmutí a filtrování informace od souseda
Výběr cesty
BGP směrovače mohou mít k dispozici více různých cest ke stejné síti
Na základě atributů cesty a rating policy se vybírá jedna z nich
Routing policy je lokálně definována administrátorem AS
Atributy: AS posloupnost, lokální preference, původ, komunitní číslo, MED, váha
Poslání oznámení o cestě sousedovi
Mechanismus umožňuje vybrat, jaké informace budou posílány
Prevence používání netranzitních (koncových) AS pro tranzitní přenosy
BGP zprávy se vyměňují pomocí TCP port 179
Typy zpráv:
OPEN: otevře spojení a autentizuje peery
UPDATE:oznámení nové cesty (new feasible route), respektive oznámení o jejím zániku (withdrawn route)
KEEPALIVE: udržování spojení
NOTIFICATION: uzavření spojení, oznamování chyb
Sumarizace:nebude - zamitnut obrazek
Filtrace
filtrování vstupního a výstupního provozu
kontrolují provoz - data propustí nebo zablokují
cislo protokolu, zdrojová/cílová IP adresa, zdrojový/cílový port, a další
10 permit TCP from 147.229.0.0 to any dst-port 80
Pruchod pravidly od zacatku, dokud není nejake splneno
Firewally
Filtrování paketů (packet filtering) - kontrola jednotlivých paketů
Stavové filtrování (stateful filtering) - kontrola TCP toku (SYN,ACK)
Aplikační brána (application gateway) - na úrovni aplikační vrstvy
Inkluzivní přístup – zakazuje vše, co není povoleno, bezpečnější než
Exkluzivní přístup - propouští vše, co není zakázáno
Stavové filtrování (stateful filtering)
provoz považován za dvousměrnou výměnu paketů v rámci relace
aktivace keep-state dynamicky generuje interní pravidla pro každý očekávaný paket v relaci
Činnost stavového filtrování
Odcházející paket se zkontroluje v dynamické stavové tabulce
Pokud paket odpovídá očekávanému paketu relace (TCP), prochází. Stav relace je v tabulce aktualizován.
Ostatní pakety se kontrolují podle výstupních pravidel
Podobně pro přicházející pakety
Po ukončení relace se zruší informace z dynamické stavové tabulky
Filtrování na úrovni aplikačních protokolů
Klasifikace packetů
Zdroj
Potvrzení
